ترمینال‌های خارجی
لطفاً به نمودار 4.2 مراجعه کنید:
①② ورودی تغذیه برق:
نمایشگر دستگاه با ولتاژ 220 ولت AC ±15٪ تغذیه می‌شود.
③④ خروجی رله قابل برنامه‌ریزی:
زمان تأخیر با کد FE تنظیم می‌شود. نوع فرمان خروجی نیز با کد FE مشخص می‌شود. این ترمینال‌ها در حالت عادی باز (بدون برق) هستند و هنگام فعال شدن خروجی، بسته می‌شوند.
ظرفیت کنتاکت این ترمینال: AC250V/5A
برای جزئیات بیشتر، به بخش 5.3 مراجعه شود.
⑤⑥ خروجی خطا:
در صورت بروز خطا در سافت‌استارتر یا قطع برق، این ترمینال‌ها بسته می‌شوند؛ در حالت عادی، باز هستند.
ظرفیت کنتاکت: AC250V/0.5A
⑦ ورودی توقف فوری:
این ترمینال باید به ترمینال ⑧ متصل شود تا سافت‌استارتر به‌درستی عمل کند. اگر این دو ترمینال باز باشند، سافت‌استارتر متوقف شده و وارد حالت حفاظت خطا می‌شود.
این ترمینال را می‌توان به خروجی بسته (در حالت عادی) از دستگاه حفاظت خارجی متصل کرد. اگر کد FA روی 0 تنظیم شود، این ورودی بی‌اثر خواهد بود (حفاظت اولیه).

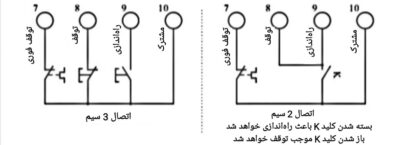

⑧⑨⑩ ورودی راه‌اندازی یا توقف:
دو روش برای اتصال وجود دارد: اتصال سه‌سیم و اتصال دوسیم.
⑪⑫ خروجی آنالوگ 4–20 میلی‌آمپر DC:
نمایش‌دهنده مقدار لحظه‌ای جریان موتور است.
20 میلی‌آمپر برابر با حداکثر مقیاس (چهار برابر جریان نامی موتور) است.
امکان اتصال آمپرمتر DC 4–20 میلی‌آمپر وجود دارد.
مقاومت بار خروجی نباید بیش از 300 اهم باشد.
توجه:
لطفاً مطمئن شوید که ترمینال‌ها به‌درستی متصل شده‌اند. در غیر این صورت، ممکن است دستگاه آسیب ببیند.
رابط‌های ارتباطی
سوکت RJ-45 سوکت استاندارد شبکه است.
سوکت DB9 دارای رابط‌های RS485 و RS232 در داخل است.

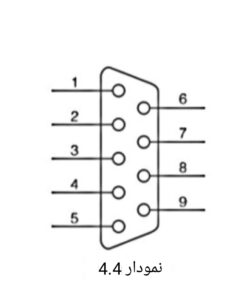

لطفاً به نمودار 4.4 توجه فرمایید:
① مربوط به RS485+ است.
② مربوط به RS485− است.
③ خروجی RS232 است.
④ ورودی RS232 است.
⑤ خروجی +5 ولت (با محدودیت جریان 50 میلی‌آمپر) است.
⑥ زمین ایزوله‌شده (Earth GND) است.
⑦ ⑧ ⑨ بدون استفاده هستند.
کاربر می‌تواند از میان نرم‌افزارهای زیر یکی را انتخاب نماید:
– نرم‌افزار کنترل و جمع‌آوری داده توزیع‌شده برای سیستم‌های کنترلی کامپیوتری،
– نرم‌افزار و کارت‌های رابط جهت ارتباط با DeviceNet،
– درگاه‌های ارتباطی DeviceNet / Modbus / Profibus،
و سایر گزینه‌ها.
