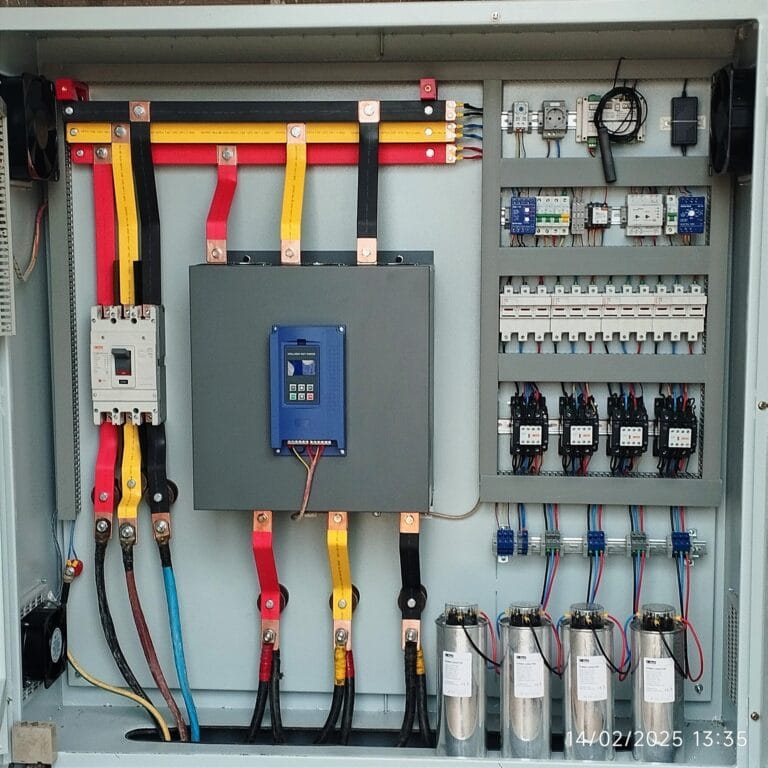

اجرای آنلاین سافت استارتر

مشخصات فنی

منبع تغذیه

ولتاژ ورودی: سه‌فاز 380V / 480V / 660V AC

فرکانس: 50/60Hz

موتور قابل استفاده

نوع موتور: موتور آسنکرون سه‌فاز با روتور قفس سنجابی (Squirrel-cage asynchronous motor)

تعداد دفعات راه‌اندازی

توصیه می‌شود بیش از 20 بار در ساعت نباشد.

حالت‌های کنترل (Control Mode)

1. کنترل از طریق پنل عملیات

2. پنل عملیات + کنترل خارجی

3. کنترل خارجی

4. کنترل خارجی + کنترل COM

5. پنل عملیات + کنترل خارجی + کنترل COM

6. پنل عملیات + کنترل COM

7. فقط کنترل COM

همچنین امکان کارکرد بدون عملیات شروع یا توقف نیز وجود دارد.

حالت‌های راه‌اندازی (Start Mode)

1. راه‌اندازی با محدود کردن جریان

2. راه‌اندازی با رمپ ولتاژ

3. کنترل گشتاور + محدودکننده جریان

4. کنترل گشتاور + رمپ ولتاژ

5. رمپ جریان برای شروع

6. راه‌اندازی با حلقه بسته دوگانه شامل محدودکننده ولتاژ و جریان

حالت‌های توقف (Stop Mode)

1. توقف نرم (Soft stop)

2. توقف آزاد (Free stop)

عملکردهای حفاظتی (Protective Functions)

1. حفاظت حلقه باز برای پایانه‌های توقف فوری خارجی

2. حفاظت در برابر گرمای بیش از حد سافت استارتر

3. حفاظت در برابر زمان راه‌اندازی بیش از حد

4. حفاظت در برابر باز بودن فاز ورودی

5. حفاظت در برابر باز بودن فاز خروجی

6. حفاظت در برابر نامتعادلی فازها

7. حفاظت در برابر جریان بیش از حد هنگام راه‌اندازی

8. حفاظت در برابر اضافه بار حین کار

9. حفاظت در برابر افت ولتاژ برق ورودی

10. حفاظت در برابر افزایش ولتاژ برق ورودی

11. حفاظت در برابر تنظیم نادرست پارامترها

12. حفاظت در برابر اتصال کوتاه بار

13. راه‌اندازی مجدد خودکار یا حفاظت در برابر سیم‌کشی نادرست

14. حفاظت در برابر سیم‌کشی اشتباه در پایانه‌های کنترل خارجی

شرایط محیطی (Ambient Conditions)

محل نصب: مکان سرپوشیده با تهویه مناسب، بدون گاز خورنده یا گرد و غبار رسانا

ارتفاع: زیر 1000 متر (در صورت ارتفاع بیشتر از 1000 متر، باید نرخ توان افزایش یابد)

دما: از 20- تا 45+ درجه سانتی‌گراد

رطوبت: حداکثر 90٪ رطوبت نسبی، بدون ایجاد شبنم (condensation)

لرزش: کمتر از 0.5G

ساختار (Structure)

کلاس حفاظتی: IP20

الگوی خنک‌سازی: خنک‌کاری با فن (Fans cooling)
