استفاده یا نصب راه‌انداز نرم شروع آنلاین باید دقیقاً طبق الزامات انجام شود؛ در غیر این صورت، نتیجه‌ی بدی در پی خواهد داشت.
شرایط استفاده
منبع تغذیه: برق شهری، برق تأمین‌شده توسط کاربر، دینام دیزلی، جریان متناوب سه‌فاز با ولتاژ ۳۸۰V/۴۸۰V/۶۶۰V±۱۵٪، فرکانس ۵۰Hz یا ۶۰Hz. ظرفیت برق راه اندازی سافت استارتر باید نیاز موتور را تأمین کند.
موتور سازگار: موتور باید سه‌فاز از نوع آسنکرون قفس سنجابی باشد و ظرفیت آن با سافت استارتر هماهنگ باشد.
فرکانس شروع: زمان شروع مطابق با تجهیزات بارگذاری تعیین می‌شود.
حالت خنک‌کننده: خنک‌کننده طبیعی با جریان هوا.
درجه حفاظتی: IP20
شرایط محیطی: زمانی‌که ارتفاع کمتر از ۱۰۰۰ متر است، دمای محیط باید بین ۲۰- تا ۴۵+ درجه سلسیوس باشد، رطوبت نسبی کمتر از ۹۰٪ RH، بدون بخار، بدون گازهای قابل اشتعال، فرّار یا خورنده. بدون گرد و خاک الکتریکی، نصب در محیط داخلی، دارای تهویه، با لرزش کمتر از ۰.۵G.
الزامات نصب

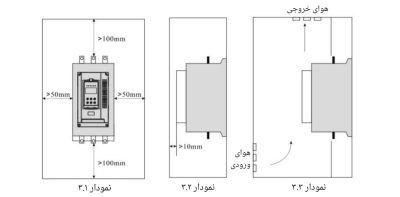

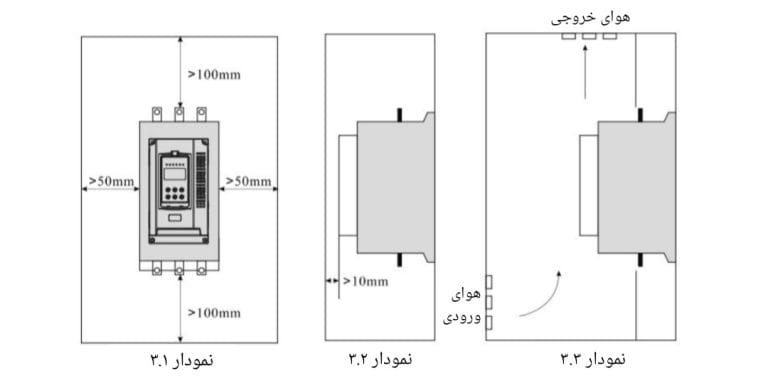

جهت و فاصله نصب: برای اطمینان از تهویه و دفع حرارت مناسب راه‌انداز نرم شروع آنلاین، محصول باید به صورت عمودی نصب شود و فضای کافی در اطراف آن وجود داشته باشد. (به نمودار ۳.۱ مراجعه شود.)
نصب در جعبه: اگر سافت استارتر در یک جعبه نصب می‌شود، توجه داشته باشید که تهویه بسیار خوب باشد و نکات بالا رعایت شود. (به نمودار ۳.۱ مراجعه شود.)

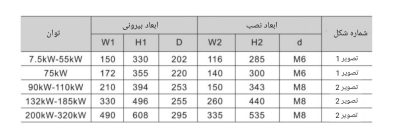

جدول نصب
توجه: توان نامی موتور در جدول بالا، حداکثر مقدار مجاز است. به طور کلی، ظرفیت موتوری که برای سافت استارتر انتخاب می‌شود، نباید از این مقدار بیشتر باشد.

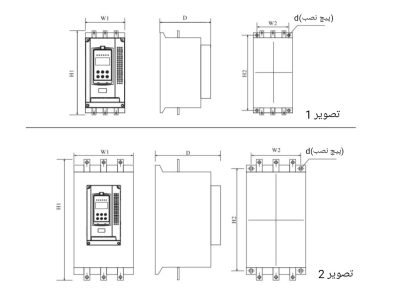

نمودار نصب

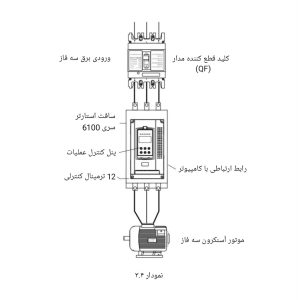

سری 6100 سافت‌استارترهای آنلاین دارای سه نوع اتصال هستند:
اتصال مدار اصلی: شامل سیم‌کشی ورودی سه‌فاز از منبع تغذیه و خروجی به سمت موتور است.
اتصال ترمینال‌های خارجی: این اتصال مربوط به ۱۲ ترمینال خارجی است که سیگنال‌های کنترلی و خروجی آنالوگ را شامل می‌شود.
اتصال ارتباطی: یک سوکت استاندارد شبکه RJ-45 و یک سوکت DB9 برای اتصال به کامپیوتر یا شبکه مورد استفاده قرار می‌گیرند.
